Airbox der 750 in die 668






















































zurück

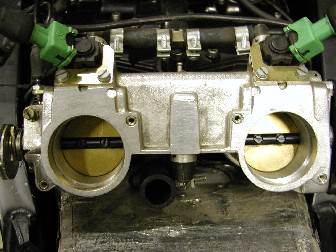

Zuerst habe ich Gewindebuchsen in die Befestigungslöcher der Ansaugbrücke eingesetzt da die neue Box praktischerweise von oben mit den Ansaugtrichtern verschraubt wird.

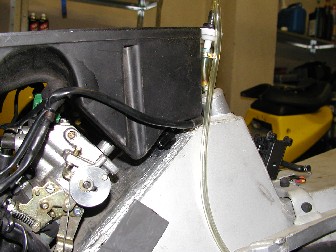

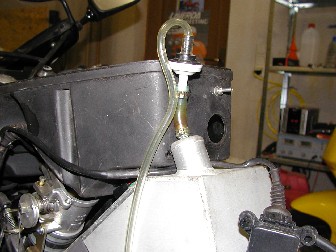

Hier sieht man das die Box im hinteren Bereich mit dem Alu Tank kollidiert, das Entlüftungsventil ist auch im Weg





Die schon vorhandenen Löcher passen auch nicht da sonst die Tankattrappe nicht mehr drüber geht wenn man hier die Sensoren einbaut.



Der Ansaugtemperaturfühler wandert in den Deckel und das Entlüftungsventil zur Batterie

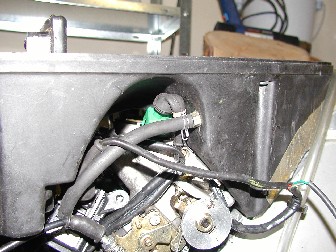

Der Luftdrucksensor wird hier eingebaut

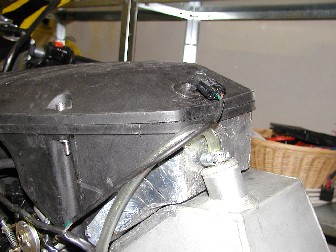

Hier erkennt man gut wo der Schnitt mit dem Cuttermesser liegt und wie ich es mit Epoxydharz wieder vergossen habe.
